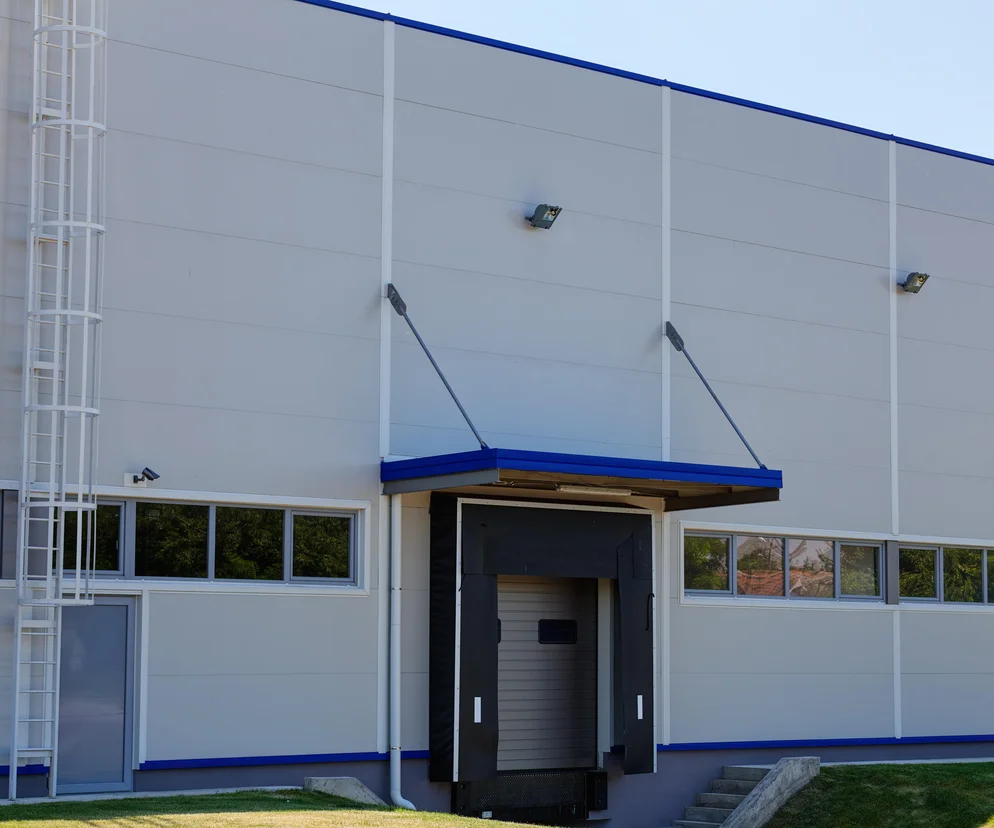

Czym są płyty warstwowe – podstawowe informacje
Płyta warstwowa to prefabrykowany element ściany lub dachu, składający się z dwóch okładzin stalowych oraz rdzenia izolacyjnego (np. PIR, PUR, wełna mineralna). Okładziny mogą być profilowane (trapez, falisty) lub płaskie, zależnie od wymagań architektonicznych i konstrukcyjnych. Rdzeń decyduje o izolacyjności termicznej i właściwościach ogniowych konstrukcji.
W praktyce projektując budynek z płyt warstwowych, bierze się pod uwagę:
- moduł szerokości płyty (np. 1000 mm, 1150 mm) i długość (często do 12 m, choć zazwyczaj w zamówieniach stosuje się odcinki 3‒6 m);
- typ zamka (sposób łączenia).
W zależności od systemu, płyty dachowe różnią się konstrukcją od ściennych – mają inne obciążenia, inne kąty montażu oraz większe wymogi dotyczące odprowadzenia wody opadowej.
Zaletą płyt warstwowych jest szybkość montażu, stosunkowo łatwo też je zdemontować. Z kolei potencjalny mankament to miejsca styku płyt z obróbkami blacharskimi. Wymagają one wyjątkowo starannego zaprojektowania i wykonania, aby uniknąć przecieków, kondensacji i utraty właściwości izolacyjnych.
Warunki montażu płyt warstwowych
Montaż płyt warstwowych i obróbek należy prowadzić wyłącznie w odpowiednich warunkach atmosferycznych:
- temperatura: od +5 do +25°C (optymalna dla działania klejów i uszczelek);
- wilgotność: maksymalnie 80% (przy wyższej rośnie ryzyko kondensacji i problemy z adhezją);
- wiatr: maksymalnie 10 m/s (ok. 36 km/h) – przy silniejszym wietrze płyty mogą ulegać deformacji podczas podnoszenia i mocowania.
Prac montażowych nie należy prowadzić podczas opadów deszczu, śniegu ani oblodzenia powierzchni.
Zasady łączenia płyt warstwowych z obróbkami
Zasady ogólne
Montaż płyt warstwowych z obróbkami wymaga przestrzegania wytycznych producentów oraz norm PN-EN 14509:2013-12 (płyty warstwowe samonośne) i PN-EN 1090 (konstrukcje stalowe).
Należy przestrzegać kolejności montażu – najpierw mocować płyty do konstrukcji nośnej, a następnie obróbki blacharskie. Odwrotna kolejność uniemożliwia prawidłowe dopasowanie i uszczelnienie styków. Montaż płyt ściennych i obróbek prowadzi się od dołu ku górze – od najniższych partii elewacji w kierunku attyki lub dachu. Każdy kolejny element powinien zachodzić na element niżej położony (zakład min. 100 mm), zgodnie z naturalnym kierunkiem spływu wody.
Inną ważną zasadą jest ciągłość izolacji – obróbki nie mogą przerywać lub skracać rdzenia izolacyjnego. Tam, gdzie metalowy element łączy się z panelami, należy zastosować przekładki izolacyjne o grubości odpowiadającej grubości rdzenia płyty (najczęściej z pianki PE, XPS lub specjalnych profili termicznych), aby zminimalizować mostek cieplny.
Przeczytaj również:
- Konserwacja hal stalowych: więcej niż tylko ochrona antykorozyjna. Jak kompleksowo zadbać o stalowe konstrukcje?
- Bezpieczeństwo, izolacja i wydajność – jaką rolę pełnią bramy przemysłowe? Dostępne rozwiązania
Kolejna zasada to uszczelnienia miejsc styku. Na krawędziach, w narożnikach i przy otworach należy stosować odpowiednie materiały uszczelniające:
- taśmy butylowe: do uszczelek statycznych, między blachami obróbek a płytami;
- uszczelki EPDM: do uszczelek dynamicznych w zamkach płyt, gdzie występują ruchy termiczne;
- pianka poliuretanowa: do wypełnień szczelin między elementami.
Dylatacje termiczne: W miejscach, gdzie długie elementy metalowe (np. listwy okapowe, attykowe) łączą się na długości kilku metrów, stosuje się dylatacje. Dla blach jasnych (RAL >7000) zaleca się przerwy dylatacyjne co 4-5 m, dla blach ciemnych (RAL <7000) co 3‒4 m.
Luz dylatacyjny należy przewidzieć w wymiarze 5-8 mm na każde 5 metrów bieżących blachy (około 1-1,5 mm/mb).
Obróbki powinny być zamocowane z luzem montażowym – otwory pod wkręty w obróbkach wykonuje się jako podłużne szczeliny (np. 6-7 mm na wkręt Ø5 mm), co umożliwia przesuw elementu wzdłuż osi bez deformacji.
Łączenia ścienne i dachowe
Łączenia pionowe i poziome ścian Płyty ścienne układane są metodą pióro-wpust. Pionowe styki wykańcza się narożnikiem zewnętrznym/wewnętrznym, który zakrywa styk i odprowadza wodę. Obróbki boczne chronią krawędzie płyt przed działaniem warunków atmosferycznych.
Połączenie z fundamentem/cokołem Dolna krawędź ściany wymaga obróbki cokołowej (często z wywinięciem), kierującej wodę na zewnątrz od muru. Należy zapewnić przestrzeń 10-15 mm między płytą a posadzką – unika się w ten sposób zawilgocenia i zapewnia wentylację. Taśma paroprzepuszczalna w dolnej krawędzi zapobiega przenikaniu wilgoci przy zachowaniu możliwości odprowadzenia pary z rdzenia.
Połączenia z dachem i attyką Miejsca styku dachu i ściany oraz krawędzie attyki wymagają precyzyjnego montażu obróbek kalenicowych lub attykowych. Tam, gdzie dach styka się ze ścianą, obróbka boczna powinna nachodzić na panel dachowy minimum 100 mm, z podwójnym uszczelnieniem (taśma butylowa i uszczelka EPDM).
Obróbki przy otworach (okna, drzwi, bramy) Górne obróbki nadokienne powinny wystawać poza krawędź elewacji minimum 30-40 mm. Dolne (parapetowe) muszą mieć spadek minimum 5° (ok. 9%). W przypadku bram stosuje się ramy obróbkowe z bocznymi zakładkami min. 50 mm. Każde połączenie z płytą wymaga uszczelki.
Mocowanie – szczegółowe wytyczne
Poprawne mocowanie decyduje o szczelności, odporności na wiatr i trwałości systemu. Stosuje się wkręty samowiercące z uszczelką EPDM, odporne na korozję (ocynkowane ogniowo lub ze stali nierdzewnej), dobrane do grubości elementów i rodzaju podłoża.
Mocowanie płyt dachowych wykonuje się tylko w grzbietach fal. Wkręty montowane w dolinach (zagłębieniach) profilowanych płyt gromadzą wodę deszczową wokół miejsca montażu, co prowadzi do korozji i przecieków. Mocowanie w grzbietach fal zapewnia naturalne odprowadzenie wody po powierzchni blachy.
Wkręty wprowadza się prostopadle do podłoża (konstrukcji nośnej), z kontrolowanym momentem obrotowym 8-12 Nm, zależnym od średnicy wkręta i grubości uszczelki (wartość podaje producent). Zbyt duża siła może zgnieść uszczelkę, za mała – nie zapewni szczelności.
Rozstawy mocowań według PN-EN 14509:
- płyty dachowe: 2-3 wkręty na każdej podporze (2 wkręty w strefie normalnej, 3 wkręty w strefie krawędziowej 1-2 m od krawędzi dachu);
- płyty ścienne: przy krawędziach co 300-400 mm, w polu co 500-600 mm;
- strefy narożne: zagęszczenie mocowań do co 200-250 mm (większe obciążenie ssaniem wiatru).
Obróbki blacharskie należy montować osobno, zachowując luz dylatacyjny. Długie odcinki dzieli się na segmenty 3-5 m. Połączenia z płytą zawsze trzeba uszczelnić taśmą butylową lub uszczelką EPDM.
Kompatybilność materiałów – unikanie korozji galwanicznej
Szczególną uwagę należy zwrócić na dobór materiałów w kontakcie ze sobą. Bezpośredni styk różnych metali w obecności wilgoci prowadzi do korozji galwanicznej. Niedozwolone połączenia bez izolacji to:
- aluminium ze stalą ocynkowaną lub zwykłą;
- miedź ze stalą lub cynkiem;
- stal nierdzewna ze stalą czarną.
W przypadku konieczności łączenia różnych materiałów stosuje się przekładki izolacyjne (EPDM, teflon) lub powłoki barierowe. Wkręty powinny być z materiału kompatybilnego lub neutralnego (stal nierdzewna A2/A4).
Kontrola jakości i odbiory techniczne
Każdy etap montażu wymaga bieżącej kontroli, na którą składa się:
- sprawdzenie prostoliniowości płyt (odchyłka max. 5 mm/10 m);
- kontrola szczelności uszczelek (test wizualny, próba wodna);
- weryfikacja momentu dokręcania wkrętów (zalecane użycie klucza dynamometrycznego);
- ocena luzów dylatacyjnych (przy pomocy szczelinomierza).
Odbiór końcowy powinien obejmować:
- protokół z przebiegu montażu;
- dokumentację fotograficzną detali;
- oświadczenie kierownika budowy o zgodności z projektem.
Producenci płyt warstwowych udzielają zwykle 10-15 lat gwarancji na szczelność systemów – pod warunkiem montażu zgodnego z instrukcją. Błędy montażowe mogą skutkować utratą gwarancji oraz koniecznością kosztownych napraw.
Typowe błędy wykonawcze i jak ich unikać
Niewłaściwe uszczelnienie styku płyty z obróbką To najczęstszy błąd. Brak taśmy butylowej, zbyt rzadka jej aplikacja lub nieciągłość uszczelnienia prowadzą do przecieków i zawilgoceń rdzenia izolacyjnego. Każdy styk wymaga ciągłej warstwy taśmy o szerokości minimum 30 mm, nałożonej przed montażem obróbki.
Pominięcie luzu dylatacyjnego Zbyt sztywne zamocowanie długich odcinków obróbek (attykowych, okapowych) powoduje deformacje blachy i powstawanie szczelin. Należy dzielić długie odcinki na segmenty 3-5 m i przewidywać luz 5-8 mm na każde 5 metrów. Otwory pod wkręty wykonujemy jako podłużne szczeliny (6-7 mm na wkręt ϕ5 mm).
Montaż wkrętów w złych miejscach Wkręty montowane w dolinach profilowanych płyt dachowych gromadzą wodę, co prowadzi do korozji i przecieków. Dodatkowo częsty problem to niewłaściwy moment dokręcania – zbyt mocne powoduje zgniecenie uszczelki, zbyt słabe nie zapewnia szczelności. Zaleca się stosować klucz dynamometryczny, zgodnie z zaleceniem producenta.
Przeczytaj również:
- Akustyka hali przemysłowej. Skuteczna izolacyjność akustyczna ścian i stropów stosowanych w halach
- Bramy przeciwpożarowe w systemach zabezpieczeń budynków. Wymagania techniczne, klasy odporności i zasady integracji z automatyką
Użycie nieodpowiednich materiałów Wkręty bez uszczelek EPDM, taśmy niskiej jakości lub brak izolacji między różnymi metalami skutkują korozją galwaniczną. Bezpośredni kontakt aluminium ze stalą ocynkowaną, miedzi ze stalą czy stali nierdzewnej ze stalą czarną w obecności wilgoci niszczy konstrukcję. Należy stosować przekładki izolacyjne (EPDM, teflon) lub wkręty ze stali nierdzewnej A2/A4.
Zaniedbanie detali przy otworach i przejściach Miejsca wokół okien, drzwi, bram i przejść instalacyjnych wymagają szczególnej uwagi. Brak podwójnego uszczelnienia (taśma + EPDM) lub zbyt małe zakłady obróbek tworzą mostki termiczne i punkty przecieków. Górne obróbki nadokienne muszą wystawać minimum 30-40 mm poza elewację, dolne (parapety) muszą mieć spadek minimum 5°.
Montaż w niewłaściwych warunkach atmosferycznych Prace prowadzone w temperaturze poniżej +5°C lub powyżej +25°C, przy wilgotności powyżej 80% lub wietrze przekraczającym 10 m/s (36 km/h) prowadzą do problemów z adhezją uszczelek, deformacji płyt podczas podnoszenia oraz kondensacji wilgoci. Montaż podczas opadów czy oblodzenia jest niedopuszczalny.
Prawidłowe wykonanie detali łączeń płyt warstwowych z obróbkami blacharskimi wpływa na trwałość i szczelność całego obiektu. Przestrzeganie norm, wytycznych producentów oraz dobrych praktyk budowlanych pozwala uniknąć usterek i zapewnia niezawodność na lata.
